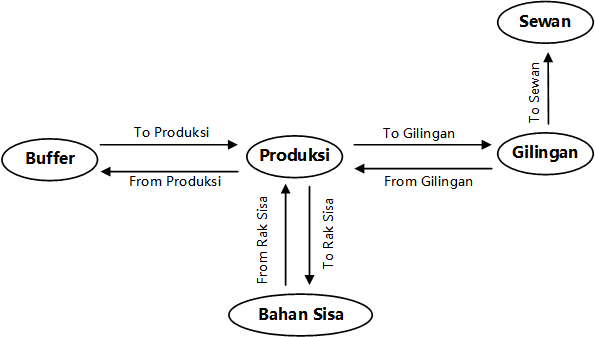

Konsep All Transfer - Buffer to Produksi (EVA)




Cara untuk membaca relasi gambar diatas adalah dengan memfokuskan ke salah satu objek. Dalam hal ini terdapat 3 Objek yang dapat difokuskan dalam membaca relasi, yaitu Buffer, Produksi dan Gilingan. Berikut adalah penjelasannya:


  1. Buffer (tempat penyimpanan bahan baku)
  • To Produksi

Buffer - To Produksi merupakan proses pengiriman dari bahan baku Buffer ke bagian Produksi


  • From Produksi

Buffer - From Produksi merupakan proses pengiriman kembali (retur) dari Produksi ke Buffer. Bahan baku yang dikirim harus utuh berdasarkan satuannya (contoh dikirim 1 sak, maka harus dikembalikan 1 sak), kondisi ini sangat jarang terjadi



  1. Produksi (proses pembuatan produk)
  • To Rak Sisa

Produksi - To Rak Sisa merupakan bahan baku yang sisa dari produksi, kemudian disimpan untuk kembali diproduksi


  • From Rak Sisa

Produksi - From Rak Sisa merupakan bahan baku sisa yang telah disimpan dan siap digunakan untuk produksi


  • To Gilingan

Produksi - To Gilingan merupakan gilingan (bekuan) dari hasil produksi, kemudian diolah kembali untuk produksi


  • From Gilingan

Produksi - From Gilingan merupakan gilingan (bekuan) yang telah diolah dan siap digunakan untuk keperluan produksi


#Note : pada gilingan (bekuan) terdapat 2 jenis, yaitu yang dapat diolah di EVA dan yang tidak dapat diolah di EVA



  1. Gilingan (bekuan dari hasil produksi)
  • To Sewan

Gilingan - To Sewan merupakan gilingan dari hasil produksi yang tidak dapat diolah kembali pada EVA, maka akan dikirmkan ke Sewan untuk dijadikan Raw Material kembali

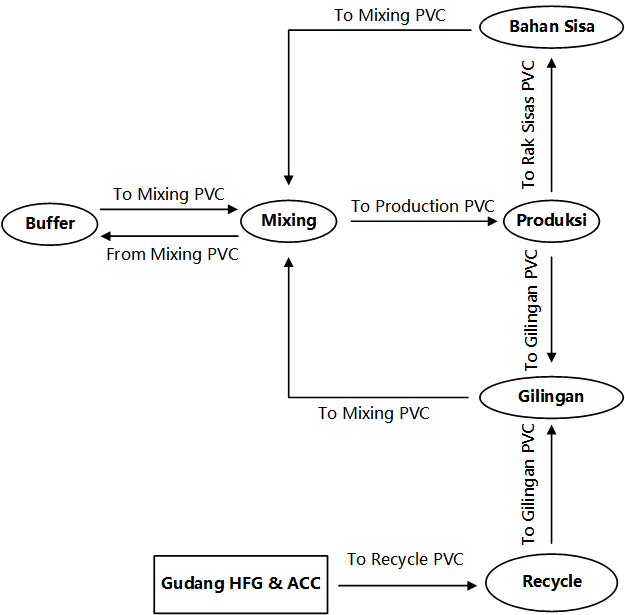

Konsep All Transfer - Buffer to Produksi (PVC)



Cara untuk membaca relasi gambar diatas adalah dengan memfokuskan ke salah satu objek. Dalam hal ini terdapat 7 Objek yang dapat difokuskan dalam membaca relasi, yaitu Buffer, Mixing, Produksi, Bahan Sisa, Gilingan, Recycle, dan Gudang HFG & ACC. Berikut adalah penjelasannya:


  1. Buffer (tempat penyimpanan bahan baku)
  • To Mixing PVC

Buffer - To Mixing PVC merupakan proses pengiriman bahan baku ke mixing (pencampuran) sebelum dilakukan produksi



  • From Mixing PVC

Buffer - From Mixing PVC merupakan pengiriman kembali (retur) dari Mixing ke Buffer. Bahan Baku yang dikirim harus utuh berdasarkan satuannya (contoh dikirim 1 sak, maka harus dikembalikan 1 sak), kondisi ini sangat jarang terjadi



  1. Mixing (proses pencampuran bahan baku untuk produksi)
  • To Production PVC

Mixing - To Production PVC merupakan pengiriman dari hasil proses mixing bahan baku ke produksi



  1. Produksi (proses pembuatan produk)
  • To Rak Sisa PVC

Produksi - To Rak Sisa PVC merupakan bahan baku sisa dari hasil produksi, kemudian disimpan untuk kembali dimixing dan kembali diproduksi


  • To Gilingan PVC

Produksi - To Gilingan PVC merupakan bahan baku dari hasil sisa produksi yang terdiri dari bekuan, kemudian disimpan untuk kembali dimixing dan kembali diproduksi



  1. Bahan Sisa (bahan baku yang sisa dari proudksi)
  • To Mixing PVC

Bahan Sisa - To Mixing PVC merupakan bekuan dari hasil produksi akan dilakukan mixing kembali untuk keperluan produksi



  1. Gilingan (bekuan dari hasil produksi)
  • To Mixing PVC

Gilingan - To Mixing PVC merupakan bahan baku dari hasil produksi akan dikirm kembali ke mixing untuk produksi



  1. Recycle (proses daur ulang barang yang sudah jadi, namun bermasalah)
  • To Gilingan PVC

Recycle - To Gilingan PVC merupakan barang yang BS(Bad Stock)/NG(Not Good), Retur, Rusak, dll akan diolah dan dikirim ke gilingan, sehingga dapat dimixing kembali untuk keperluan produksi



  1. Gudang HFG & ACC (gudang penyimpanan barang HFG dan ACC)
  • To Recycle PVC

Gudang HFG & ACC - To Recycle PVC merupakan pengiriman barang yang BS(Bad Stock)/NG(Not Good), Retur, Rusak, dll yang akan didaur ulang sehingga dapat digiling, mixing, dan diproduksi kembali
